Compteur Linky et heures pleines / heures creuses (HP/HC)
L’option heures pleines / heures creuses permet d’avoir un prix du kWh moins cher pendant certaines plages horaires. Pour en profiter pleinement, beaucoup de foyers programment un appareil énergivore, comme le chauffe-eau, afin qu’il ne fonctionne qu’en heures creuses. C’est précisément là que le couple Linky + contacteur jour/nuit + bornes C1/C2 devient utile.

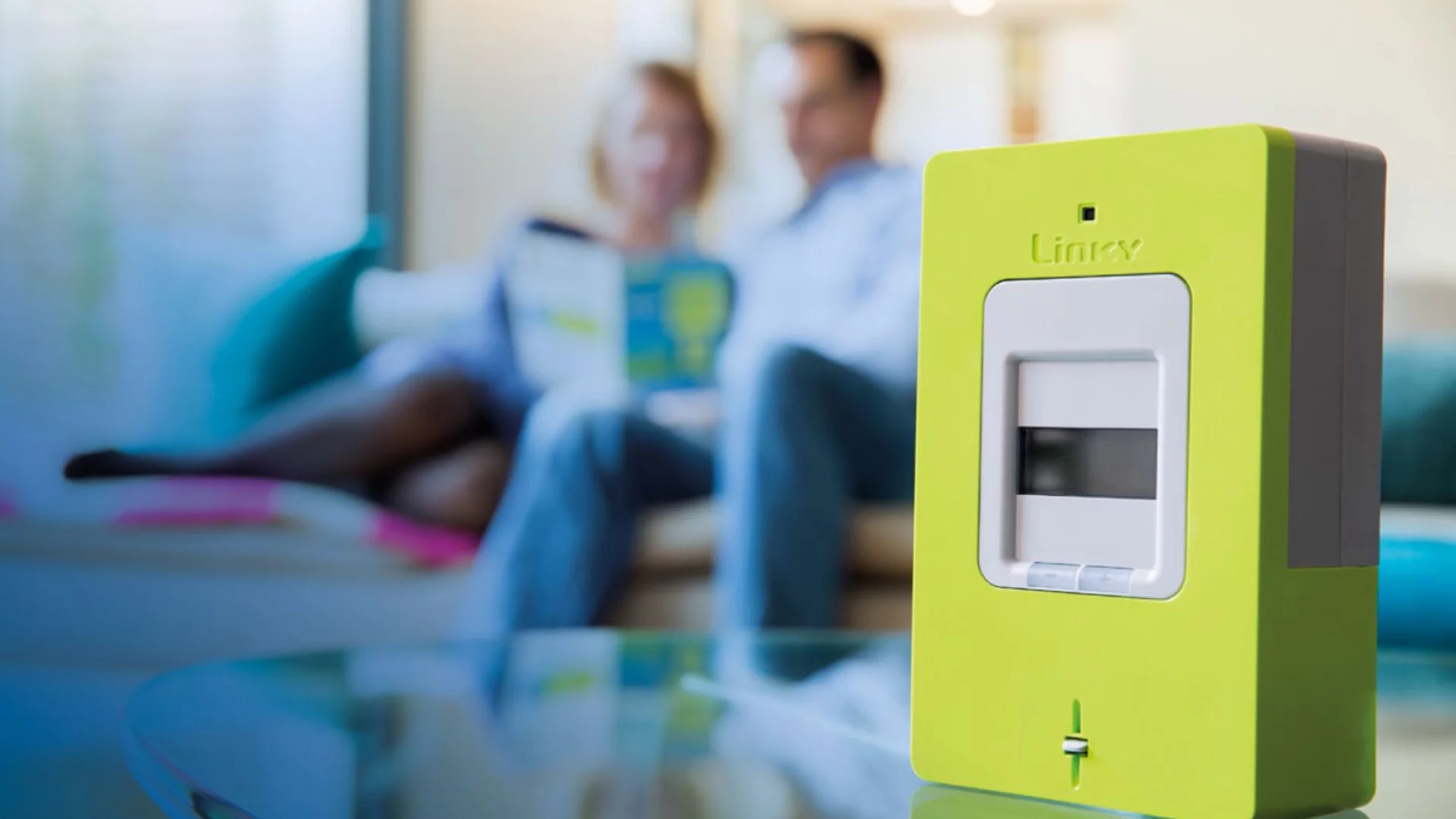

Comprendre le compteur Linky, en bref
Le compteur Linky n’est pas seulement un compteur qui relève la consommation. Il peut aussi transmettre une information de commande à un circuit du tableau électrique. Quand l’option heures creuses est active, le Linky ouvre ou ferme un contact sec, ce qui permet d’enclencher automatiquement la bobine d’un contacteur. Le circuit de puissance du chauffe-eau ne passe pas dans le Linky : le compteur se contente d’envoyer un ordre.
À retenir : le Linky ne “nourrit” pas directement votre chauffe-eau. Il donne simplement l’information “c’est l’heure creuse” au contacteur, qui autorise alors l’alimentation de l’appareil.

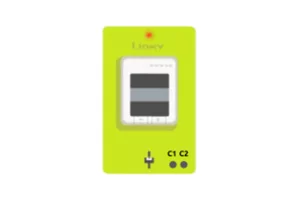

Où se trouvent les bornes C1 et C2 sur votre compteur Linky ?
Les bornes C1 et C2 correspondent au contact de commande du Linky. Elles sont repérées sur le compteur comme un bornier de pilotage. Leur emplacement exact peut varier selon la présentation du coffret, mais leur fonction reste la même : elles servent à ouvrir ou fermer un circuit de commande externe.
Pour mieux comprendre les plages HP/HC, vous pouvez aussi consulter notre guide heures creuses / heures pleines ainsi que la page dédiée aux heures creuses EDF.
Que veut dire “contact sec ouvert” sur Linky ?
Un contact sec est un interrupteur sans tension propre. Il n’envoie pas lui-même de courant. Il se contente d’ouvrir ou fermer le passage d’un circuit de commande. Dans le cas du Linky, le contact sec C1/C2 se ferme généralement pendant les heures creuses, ce qui permet au circuit de commande d’exciter la bobine du contacteur.
Fonctionnement du contact sec Linky avec C1 et C2
Quand le contact C1 / C2 est fermé
Le circuit de commande est bouclé. La bobine du contacteur jour/nuit peut être alimentée. Le contacteur bascule en mode automatique et laisse passer le courant vers l’appareil branché, par exemple le chauffe-eau.
Quand le contact C1 / C2 est ouvert
La bobine n’est plus alimentée. Le contacteur ne colle plus en mode auto. Le chauffe-eau ne chauffe donc plus, sauf si le contacteur est mis en marche forcée.
À quoi sert un contacteur heure creuse Linky ?
Le contacteur jour/nuit est l’organe qui transforme l’information reçue via C1/C2 en action concrète. Sans lui, le signal du Linky ne pourrait pas commander le circuit de puissance de votre chauffe-eau. On l’installe dans le tableau électrique, entre le disjoncteur de puissance et l’appareil à piloter.

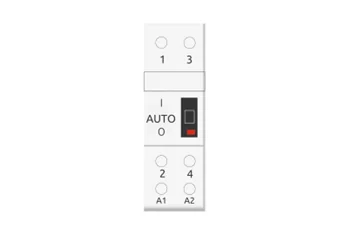

Les différents réglages d’un contacteur jour / nuit
Le contacteur reste coupé. L’appareil ne fonctionne pas, même si le Linky envoie l’ordre heures creuses.
Le contacteur suit l’ordre envoyé par le Linky via C1/C2. C’est la position normale au quotidien.
L’appareil fonctionne immédiatement, même hors heures creuses. Le contacteur revient ensuite normalement en auto.
Contacteur jour / nuit : les différents modèles
Vous trouverez plusieurs formats de contacteurs selon la puissance de l’appareil et la configuration du tableau. Dans un logement standard, on utilise le plus souvent un contacteur modulaire pour chauffe-eau, prévu pour être monté sur rail DIN. Le principe de câblage reste identique : une partie commande pour la bobine et une partie puissance pour le chauffe-eau.
Le schéma exact des bornes peut changer d’une marque à l’autre. C’est pourquoi il faut toujours vérifier le repérage imprimé sur le contacteur avant le branchement.
Comment brancher un contacteur jour / nuit à votre chauffe-eau et Linky ?
Le schéma ci-dessous sépare clairement les deux circuits : le circuit de puissance, qui alimente le chauffe-eau, et le circuit de commande, qui passe par le disjoncteur 2 A, C1 / C2 et la bobine du contacteur. Le principe est volontairement simplifié pour rester lisible par un particulier.

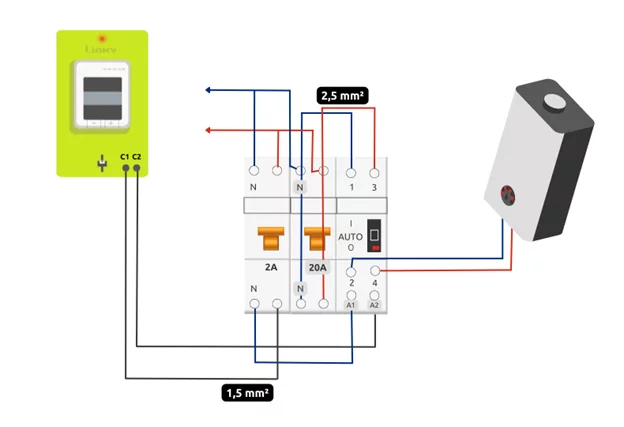

Voici d’abord le schéma visuel complet avec Linky, disjoncteurs 2 A et 20 A, contacteur et chauffe-eau. Le schéma JeSwitch simplifié situé juste après permet ensuite de comprendre séparément le circuit de commande et le circuit de puissance.
Circuit de commande via C1 / C2
Phase
Neutre
Schéma de principe simplifié
Attention : ce schéma est un schéma de principe destiné à la compréhension. Le repérage des bornes peut varier selon le contacteur, le tableau et l’installation. Il faut toujours respecter la notice du matériel, la protection différentielle en amont et la norme en vigueur.
Branchement chauffe-eau heure creuse Linky
En pratique, le branchement se fait en deux couches : d’abord le circuit puissance du chauffe-eau, puis le circuit de commande Auto via C1 / C2. Le plus important est de comprendre que la bobine du contacteur reçoit un ordre, tandis que le chauffe-eau reçoit la puissance uniquement quand le contacteur colle.
1
Coupez le courant au disjoncteur général.
Vérifiez l’absence de tension avant d’intervenir dans le tableau.
Vérifiez l’absence de tension avant d’intervenir dans le tableau.
2
Installez la protection commande.
Ajoutez un disjoncteur 2 A dédié au circuit de commande du contacteur.
Ajoutez un disjoncteur 2 A dédié au circuit de commande du contacteur.
3
Installez la protection puissance.
Le chauffe-eau est généralement protégé par un disjoncteur 20 A, avec des conducteurs adaptés.
Le chauffe-eau est généralement protégé par un disjoncteur 20 A, avec des conducteurs adaptés.
4
Raccordez la commande.
Le 2 A alimente le circuit de commande qui passe par C1 / C2 et aboutit à la bobine A1 / A2 du contacteur.
Le 2 A alimente le circuit de commande qui passe par C1 / C2 et aboutit à la bobine A1 / A2 du contacteur.
5
Raccordez la puissance du chauffe-eau.
Le 20 A alimente les bornes puissance du contacteur, puis la sortie du contacteur alimente le chauffe-eau.
Le 20 A alimente les bornes puissance du contacteur, puis la sortie du contacteur alimente le chauffe-eau.
6
Mettez le contacteur en mode Auto.
C’est cette position qui permettra au signal du Linky de piloter le chauffage de l’eau en heures creuses.
C’est cette position qui permettra au signal du Linky de piloter le chauffage de l’eau en heures creuses.
Ce qu’il faut vérifier avant la remise sous tension
Commande : les fils de commande sont bien protégés par le 2 A.
Puissance : le chauffe-eau passe bien par le contacteur et le 20 A.
Mode : le contacteur est sur Auto et non sur 0.
Contrat : l’option heures creuses est réellement active sur le contrat d’électricité.
Si vous êtes en train d’optimiser votre installation, il peut aussi être utile de vérifier si l’option HP/HC est rentable chez vous. Vous pouvez commencer par notre guide heures pleines / heures creuses, puis comparer les offres via le comparateur d’électricité JeSwitch.
Que faire si le contact sec Linky ne fonctionne pas ?
Le symptôme le plus fréquent est le suivant : le chauffe-eau fonctionne en marche forcée, mais ne démarre pas automatiquement en heures creuses. Cela signifie souvent que la partie puissance est correcte, mais que la partie commande ne bascule pas.
Les vérifications prioritaires
1. Vérifiez la position du contacteur
S’il n’est pas en Auto, le signal C1/C2 ne pourra pas jouer son rôle.
2. Vérifiez le disjoncteur 2 A
Si le 2 A est déclenché, la bobine du contacteur n’est plus alimentée, même si le Linky ferme le contact sec.
3. Vérifiez l’option heures creuses
Sans option HP/HC active, aucun ordre utile ne sera envoyé au contacteur.
4. Vérifiez le câblage de la bobine
Les bornes A1 et A2 doivent recevoir correctement le circuit de commande. Une inversion ou un fil desserré suffit à empêcher le déclenchement.
5. Vérifiez C1 / C2
Si le circuit passe en marche forcée mais jamais en auto, le problème peut venir du chemin C1/C2, du compteur ou de la configuration du signal de télécommande.
6. Vérifiez le chauffe-eau
Un thermostat défectueux ou une résistance en panne peut donner l’impression que le contacteur ne marche pas.
Astuce diagnostic : si le chauffe-eau chauffe en position I (marche forcée) mais pas en position Auto, le problème se situe presque toujours du côté du circuit de commande plutôt que du circuit de puissance.
Pour approfondir les thèmes autour du compteur et des relevés, vous pouvez aussi consulter : relevé compteur, tarif et refus Linky, relevé du compteur EDF, et le point de livraison (PDL).
Ces articles peuvent également vous intéresser
Comprendre les plages horaires, les usages pertinents et le calcul de rentabilité de l’option.
Lire le guide →Un chauffe-eau, un four et plusieurs appareils en même temps ? Vérifiez si la puissance est bien dimensionnée.
Lire le guide →Pour comprendre le rôle du gestionnaire de réseau, la mise en place du compteur et les cas particuliers.
Lire le guide →À distinguer du branchement : la mise en service concerne l’activation du contrat dans le logement.
Lire le guide →Pour comprendre comment le Linky pilote aussi des options tarifaires plus spécifiques.
Lire le guide →Suivre ses usages et repérer les postes les plus énergivores du logement.
Lire le guide →Et si votre boîte mail vous aidait à faire des économies ?
Recevez des conseils utiles pour alléger votre facture
Comparatifs, guides pratiques, options tarifaires, astuces de consommation : JeSwitch peut vous aider à suivre les bons leviers pour payer moins cher.
Si vous hésitez entre Base et heures creuses, si vous voulez vérifier la rentabilité de votre chauffe-eau en Auto, ou si vous cherchez une offre mieux adaptée à votre profil, commencez par le guide du fournisseur d’électricité le moins cher puis utilisez le comparateur.
Questions fréquentes sur le branchement Linky jour / nuit C1 C2
À quoi servent les bornes C1 et C2 du compteur Linky ?
C1 et C2 servent à transmettre un ordre de commande via un contact sec. Leur rôle principal est de piloter un contacteur jour/nuit, souvent pour enclencher automatiquement un chauffe-eau pendant les heures creuses.
Le contact sec C1 / C2 fournit-il du courant ?
Non. Il ne fournit pas de tension comme une prise de courant. Il agit comme un interrupteur qui ouvre ou ferme le circuit de commande alimenté depuis le tableau.
Pourquoi faut-il un disjoncteur 2 A et un disjoncteur 20 A ?
Le 2 A protège le petit circuit de commande du contacteur. Le 20 A protège le circuit de puissance du chauffe-eau. Les deux n’ont pas le même rôle et ne sont pas interchangeables.
Que signifie la position “Auto” sur le contacteur ?
En position Auto, le contacteur suit l’ordre envoyé par le Linky via C1 / C2. C’est la position à utiliser pour que le chauffe-eau chauffe automatiquement en heures creuses.
Que faire si le chauffe-eau marche en forcé mais pas en auto ?
Vérifiez d’abord la position Auto, puis le disjoncteur 2 A, le câblage de la bobine A1/A2, le chemin C1/C2 et la présence réelle d’une option heures creuses active sur le contrat.
Puis-je faire le branchement moi-même ?
Si vous êtes expérimenté en électricité domestique, vous pouvez comprendre le principe. En revanche, si vous avez le moindre doute, il est préférable de confier le branchement à un électricien qualifié, car une erreur de câblage sur le tableau peut être dangereuse.
